Zurück zum Menü 5 5.1.11 Schwellwertschalter mit Hysterese Erstellt: 04.12.2010 |
| Esist auch immer
wieder gefragt, einen Schwellwert abzulesen und dann ein Relais, eine

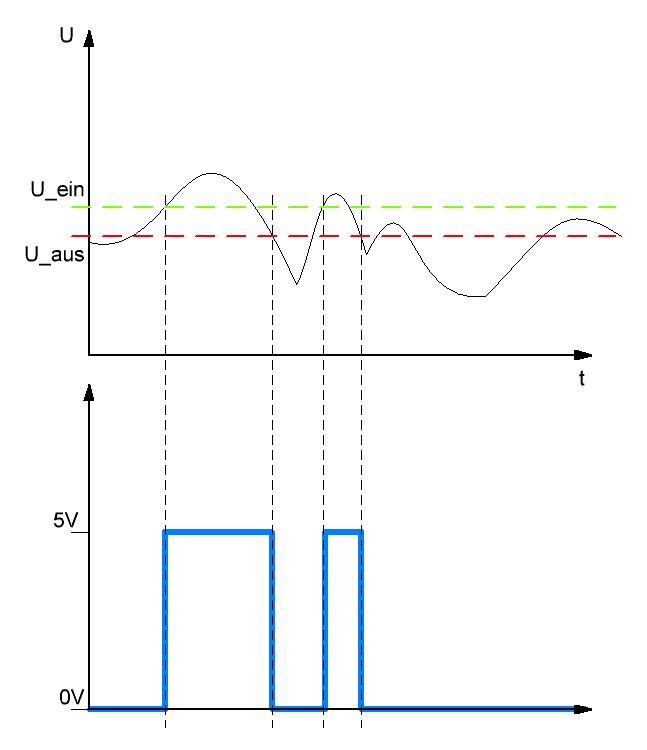

Heizung, oder etwas anderes zu schalten. So bekam ich einst die Aufgabe einen Schwellwertschalter zu beschreiben, der bei 2,00 Volt einschaltet und erst bei 1,6 Volt wider ausschaltet. Im Liniendiagramm sieht die geforderte Bedingung dann ungefähr so aus:  Hier für kann man sich die
Picaxe natürlich ebenfalls zunutze machen.

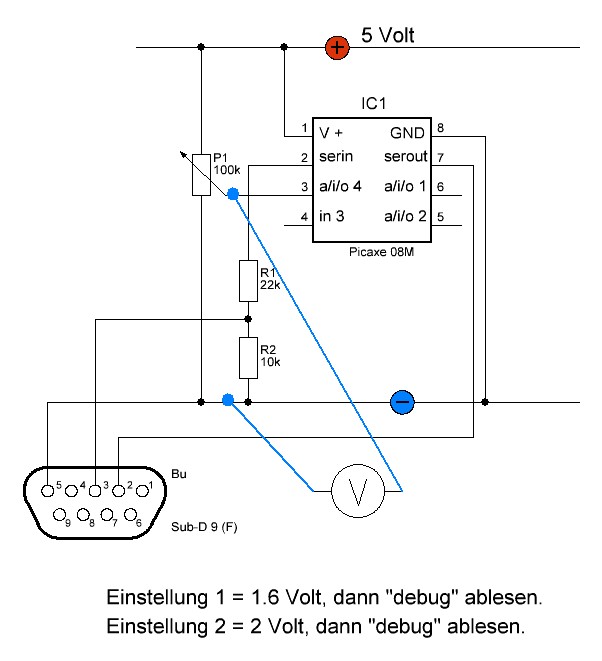

Zunächst sollte man sich ein kleines Hilfsprogramm schreiben, das einem die umgewandelten Analogwerte im Debug-Fenster anzeigt:  Dazu gehört folgende Schaltung mit einer Picaxe 08M:  Zunächst habe ich hier ein
Poti am Pin 3 der Picaxe angeschlossen und den Wert 1,6 Volt mit Hilfe
des Multimeters eingestellt. Den daraus resultierenden Debug-Wert habe
ich auf einem Zettel notiert. Darauf hin habe ich den Vorgang mit der
Poti-einstellung 2,0 volt wiederholt und auch dieses Ergebnis auf dem
Zettel notiert.

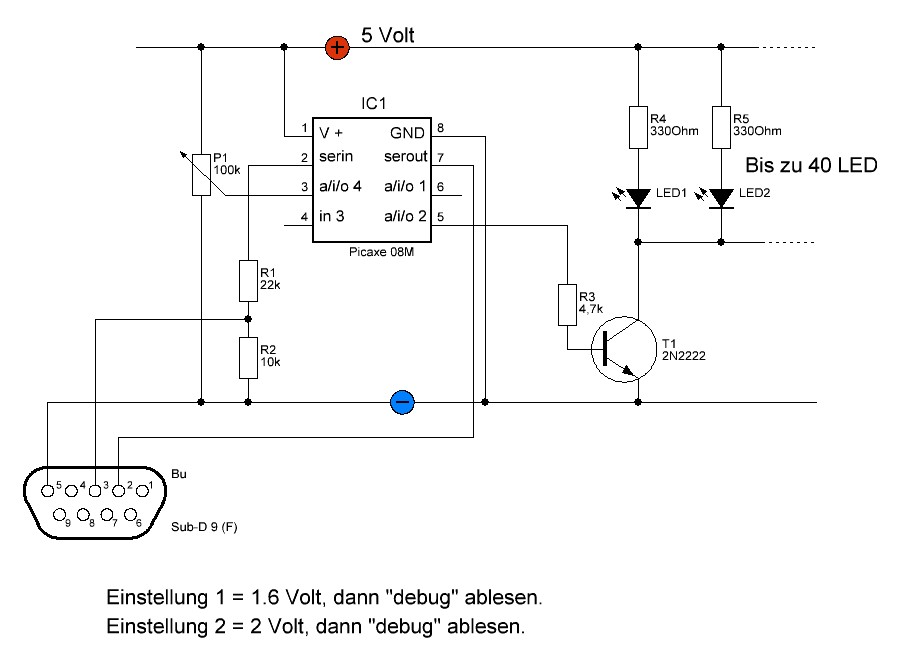

Das war dann auch schon die ganze Vorarbeit und jetzt kann die eigentliche Schaltung aufgebaut werden:  Das zu schaltende Element (hier
ein Transistor mit LEDs) habe ich hier einmal auf Pin 5 (Software

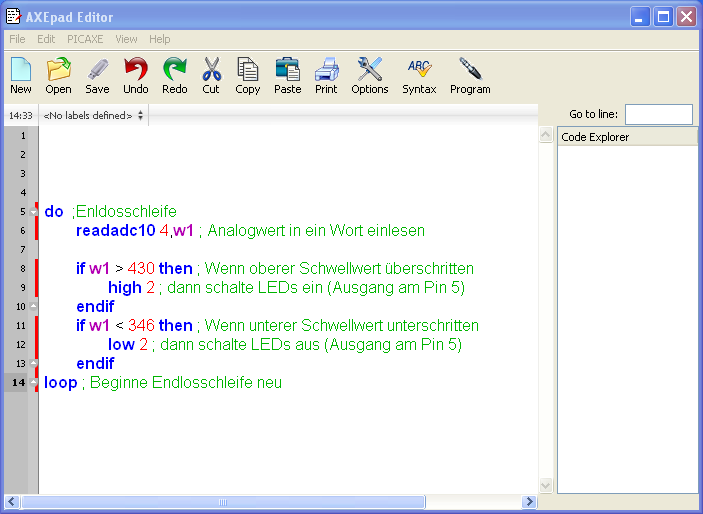

==>Pin 2) gelegt. Dann konnte ich das Programm schreiben und sofort
austesten:
-------------------------------------------------------------------------------------------------------------- Ich wünsche viel Vergnügen beim Bau dieses Schwellwertschalters,  |
|
|
