Zurück zum Menü 4 4.0.6.3.b Gedanken zur Ansteuerung Der erste Fräsplotter mit Wechselplatten für Werkzeuge und "Miniproxy". Erstellt ab 03.09.2021 |
|
Mit dem Aufbau der Mechanik ist
es ja nicht getan. Die Mechanik muss ja auch
angesteuert werden und auch eine Software zur
Ansteuerung muss vorhanden sein.

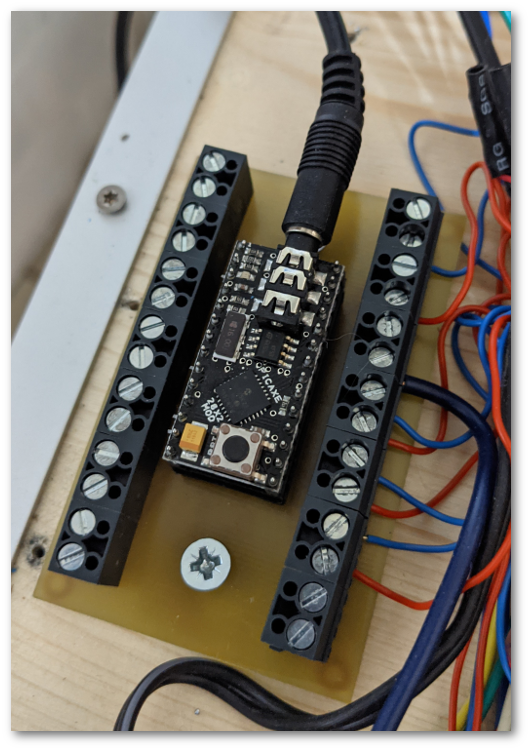

Nach nächtelanger Überlegung habe ich mich nun doch entschlossen eine Picaxe als Schnittelle vom PC zum Fräsplotter zu benutzen. Das hatte ich zwar schon einmal so gelöst, jedoch ist es diesmal so, dass ich mich für das Picaxe-28-X2-Modul entschieden habe. Das Tolle daran ist, das schon alles fix und fertig zur Benutzung auf dem Modul vorhanden ist.  Da der Fräsplotter in meiner neuen Werkstatt ein paar Meter vom PC entfernt steht und die Handhabung auch sonst viel einfacher ist, statte ich den Fräsplotter mit einer eigenen Hand-Verfahreinheit aus, due völlig ohne den PC auskommt. Dann kann man die Maschine aus ganz naher Position auf den Anfangpunkt einjustieren. Das ist mit Sicherheit einfacher und genauer, als wenn ich das über den 2 Meter entfernten PC machen müsste.  Der Ablauf soll dann so so

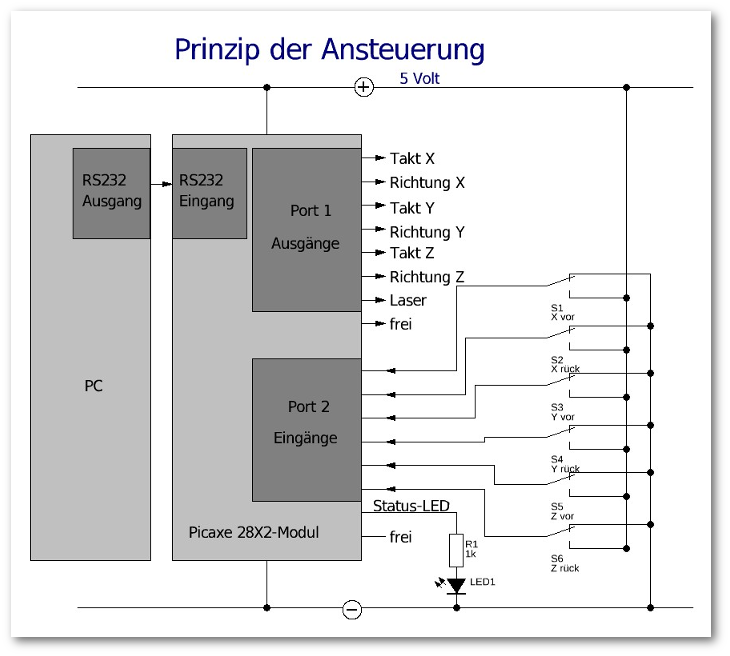

sein, dass das PC-Programm (was ich selber
schreiben möchte) direkt die
Takt-Richtungs-Signale als ein Byte über die
Serielle Schnittstelle an die Picaxe übermittelt
und die Picaxe die seriellen Daten einfach nur
parallel auf einen 8-Bit-Port ausgibt. Ich hatte
das alles schon einmal in Erprobung und konnte
Taktraten bis zu 1000 Takte pro Sekunde
erreichen.
Das ist nicht schnell, muss
jetzt aber mal genügen.
Fortsetzung
folgt.
Viele Grüße,  |
|
|
