 Die Idee zu diesem Windspiel entstand im letzten Jahr, als ich Halbschalen aus Edelstahl bei Ebay entdeckte. Diese
Schalen haben einen Durchmesser von 200 mm und sind
0,5 mm stark.
Nun zum
Aufbau:

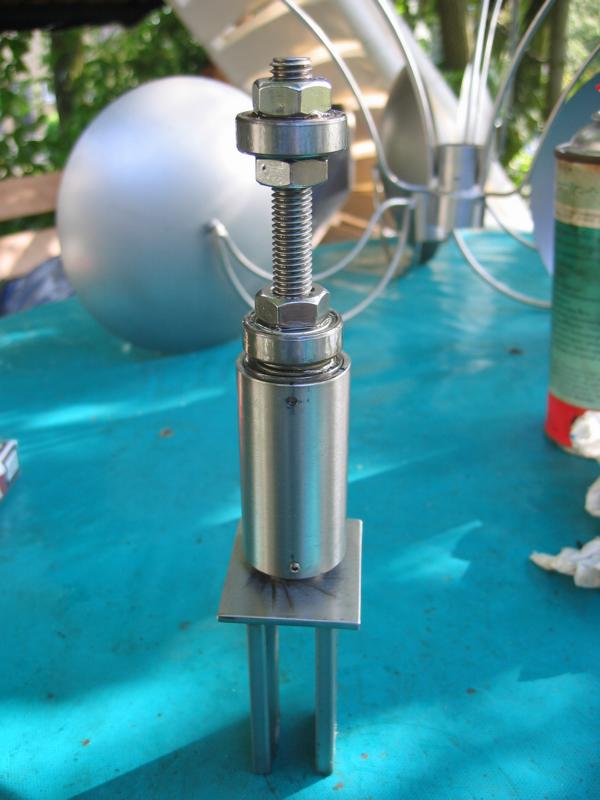

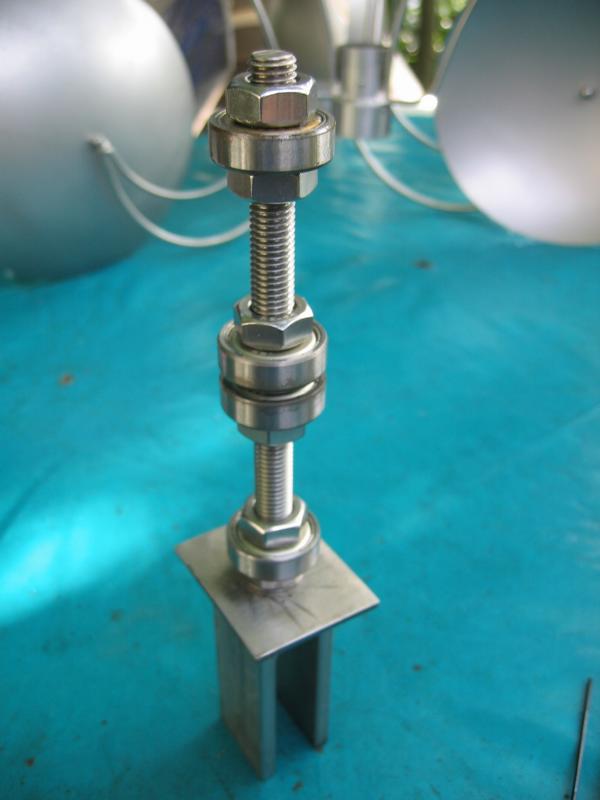

 Als
Grundgrerüst habe ich eine Gewindestange M10 und 4
Kugellger 6000 genommen.
Das
untere Teil wird nachher in einfach in ein
vorhandenes Rechteckrohr gesteckt.

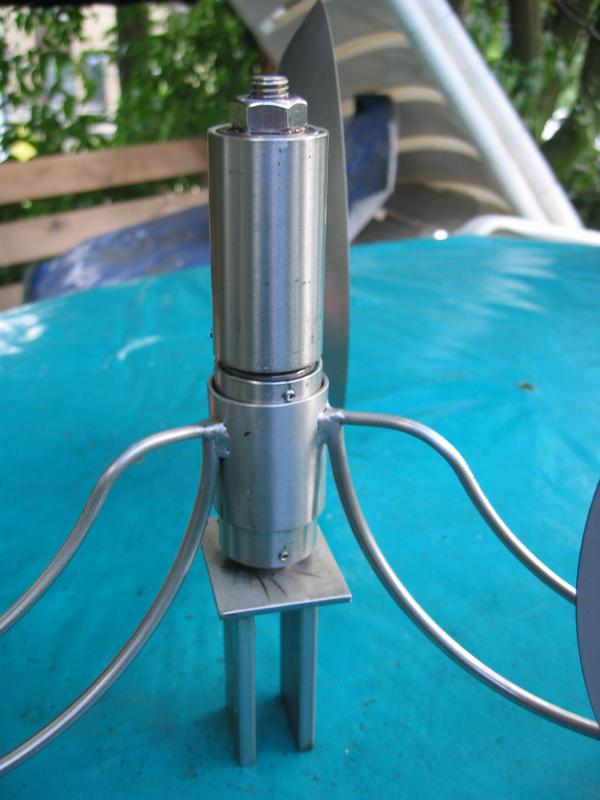

 Auf die
Lager kam dann ein Rohr 30x2. Da das Rohr
geringfügig größer ist als die Lager,
habe ich
dieses mit Madenschrauben M3 x 3 festgeklemmt.

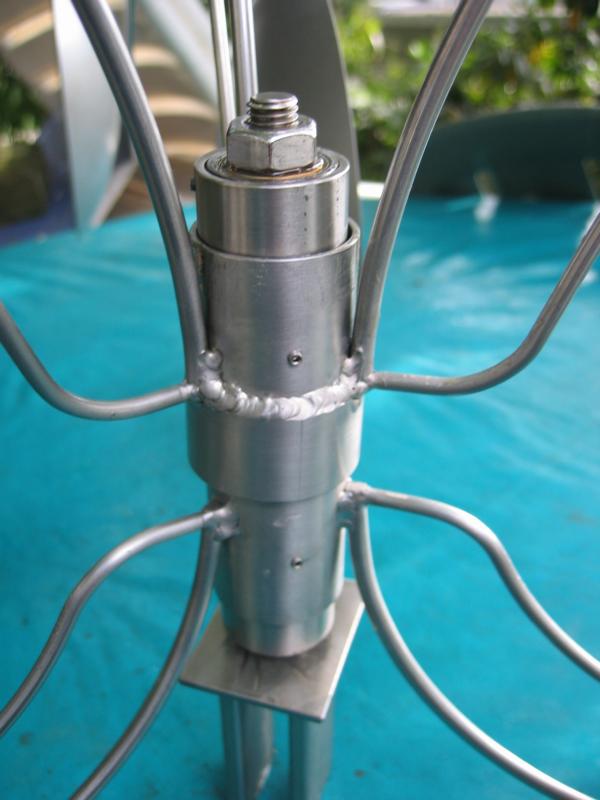

 Um nicht
am "Lager" zu schweißen (weil es gerne mal nach
innen durchbrennt ;-)), habe ich ein etwas größeres
Rohrstück genommen, an das ich dann die Arme
angeschweißt habe.
Diese
sind übrigens aus 4 und 5 mm Draht gefertigt.
 An das
das obere Teil habe ich noch eine "Schutzkappe"
gegen Wasser und Schmutz angeschweißt.

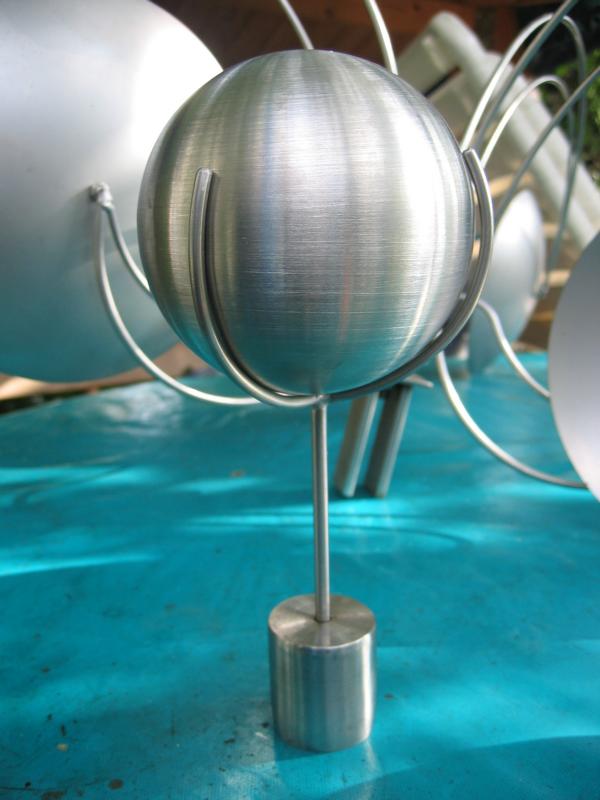

 Als
oberen Schutz habe ich noch eine Kappe mit einer 100
mm Kugel gebastelt .
Diese
wird einfach aufgesteckt.

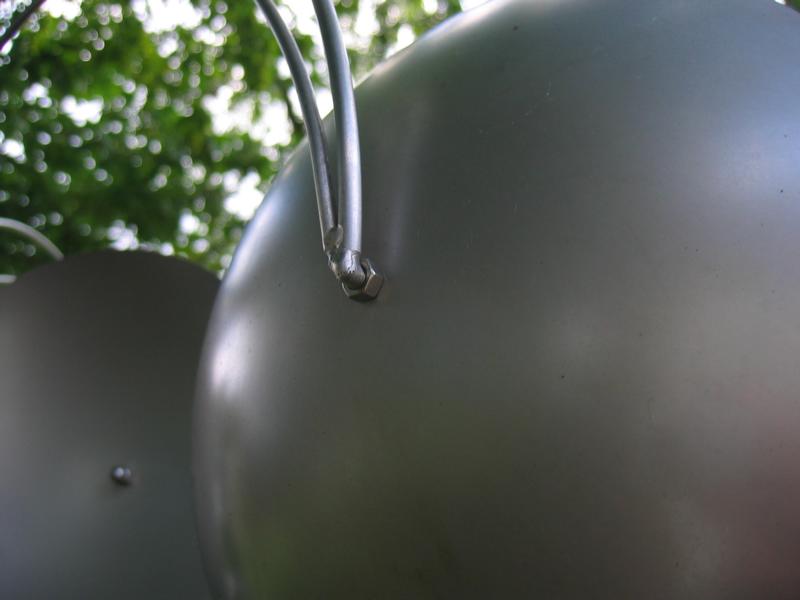

 Zur
Befestigung der Halbschalen ist ein Stück
Gewindestange M5 angeschweißt .

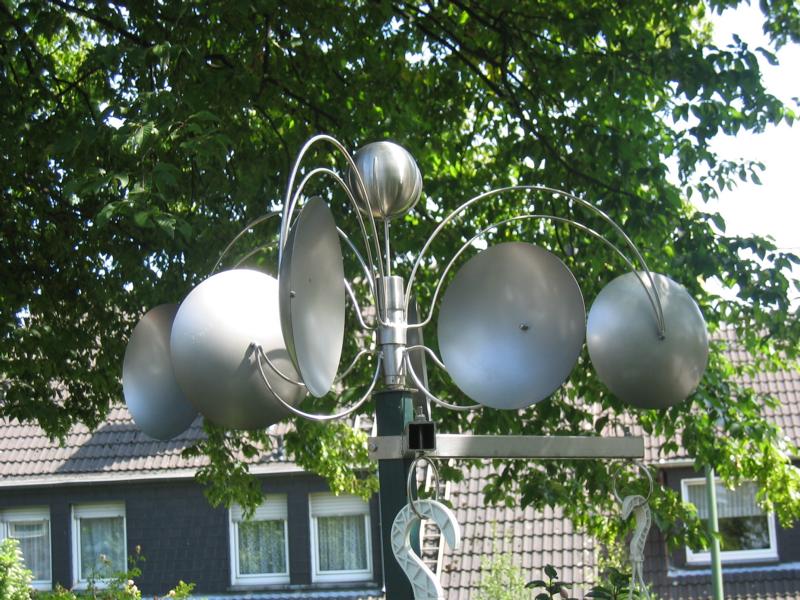

 Das
Windspiel an seinem endgültigem Platz.

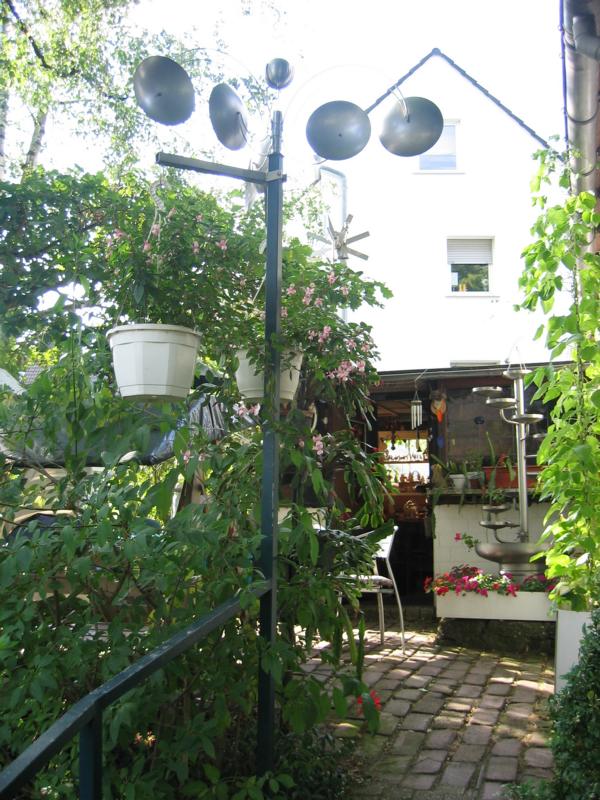

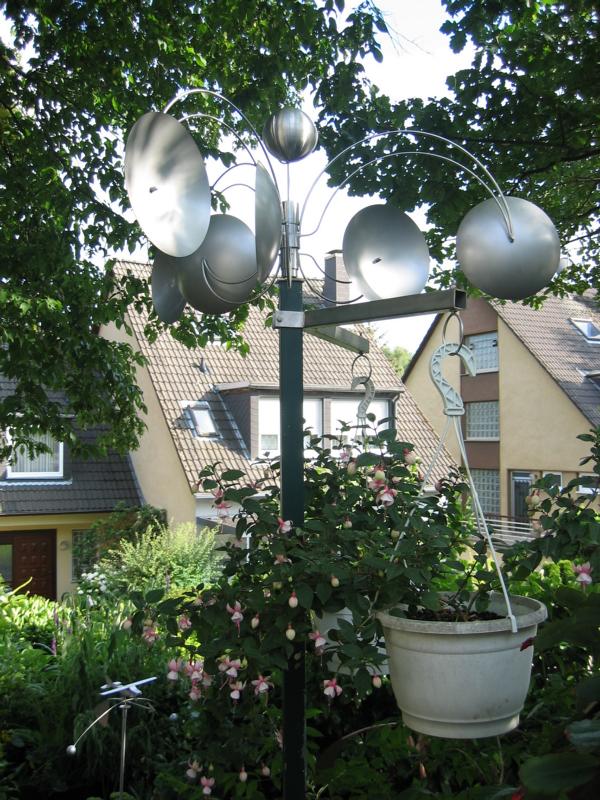

 Und noch
mal von der anderen Seite.
Ich
hoffe, dass euch auch dieses Windspiel gefällt.
Liebe Grüße, Karlsson
|
|
|
