Zurück zum Menü 1 1.4.16 3-fach Schrittmotorsteuerung als Huckepack-Modul Erstellt ab 22.10.2021 |
|
Als ich heute mal wieder bei
Amazon im Katalog blätterte fiel mir auf, dass es
für nahezu jeden Anwendungszweck inzwischen ein
kleines Platinchen als Modul gibt. Diese Module
sind jedoch meistens in einer
"Steck-Stöpsel-Fummel-Version" ausgeführt.
Man könnte aber sehr komplexe Projekte mit diesen Platinchen entwerfen und aufbauen. Durch die Fummel-Stöpsel-Technik jedoch hätte man jedoch ein Kabelgewirr im Gange und vielleicht 10 oder mehr dieser einzelnen Miniplatinchen. Ich
überlegte eine Weile und kam darauf, die gute
alte Ätztechnik mit den Platinchen
als eine Art Huckepack-Platine zu vereinen. Als Beispiel habe ich eine dreifache Schrittmotorsteuerung (X,Y,Z) hergenommen, da ich so etwas dann tatsächlich für meine Lasermasachine benötige. In dieser Maschine werkeln zurzeit drei meiner eigenen Platinen 9.1.2. Allerdings können diese Platinen nur Halbschritte ausführen. Dadurch werden die Motoren jedoch recht laut. Ich möchte also den
Geräuschpegel mit Treibern minimieren, die
mindestens 1/4 Schritte ausführen können.
Um auf
ein Ergebnis zu kommen ist es wohl nötig,
zunächst ein Treibermodul mit einem Allegro A4988 zu erkunden. Die Module mit einem A4988
scheinen sich zu einem neuen Standard (in 2021)
zu entwicklen, denn es gibt sie von unzähigen
Herstellern und alle diese Module sind
überwiegend pinkompatibel. Zudem sind sie
preiswert.

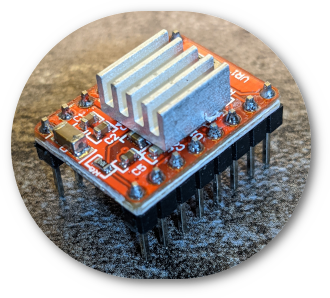

Hier ein Beispiel eines solchen
Moduls:
 Fortsetzung folgt. Viel Freude beim Fräsen und Lasern
