Ok,
du
hast
dir
die Platine nun gebaut und möchtest sie an den PC
anschließen.

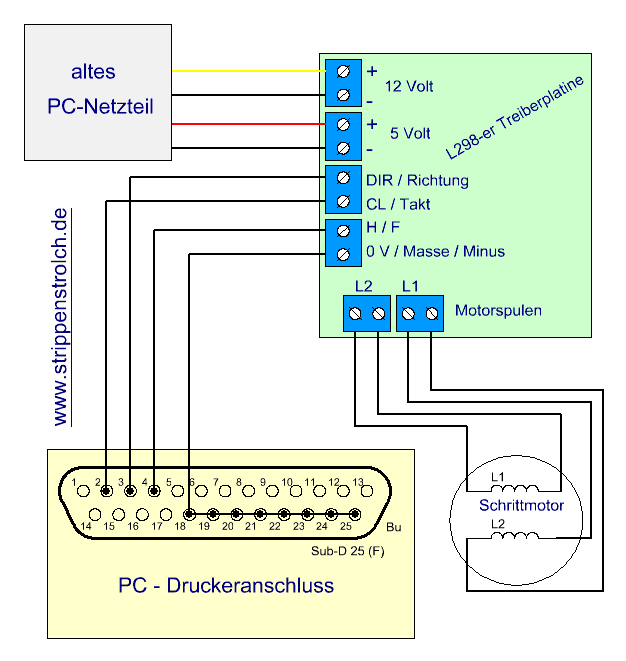

Zunächst sieht die Platine ja so oder so ähnlich aus:  Diese Platine wird nun erst
einmal als Symbol, bzw. "Blackbox" gezeichnet. Dabei kann man dann die
Anschlüsse besser erkennen und auch gleich Schaltpläne daraus
machen:
 Das ist alles, mehr brauchst du nicht
anzuklemmen, um einen Schrittmotor zu bewegen. Jetzt musst du die
Druckerschnittstelle nur noch richtig programmieren, damit der Motor so
dreht, wie er soll.

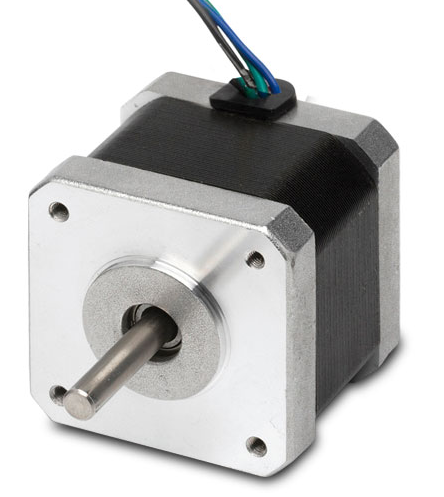

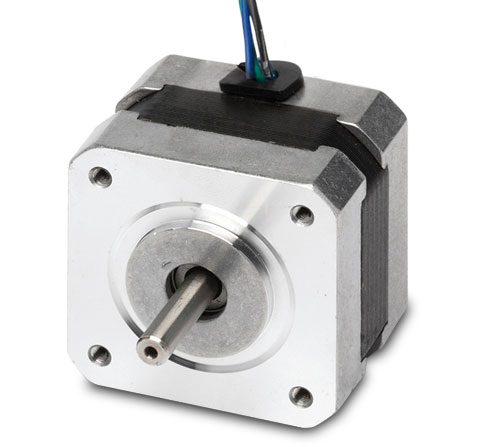

Mit diesem Schrittmotor ist es
möglich, den L298-Baustein auch ohne Kühlkörper zu
betreiben. Die maximale Schrittzahl mit der Platine und diesem
Schrittmotor liegt bei etwa 1000 pro Sekunde, also 1kHz
Schrittfrequenz.

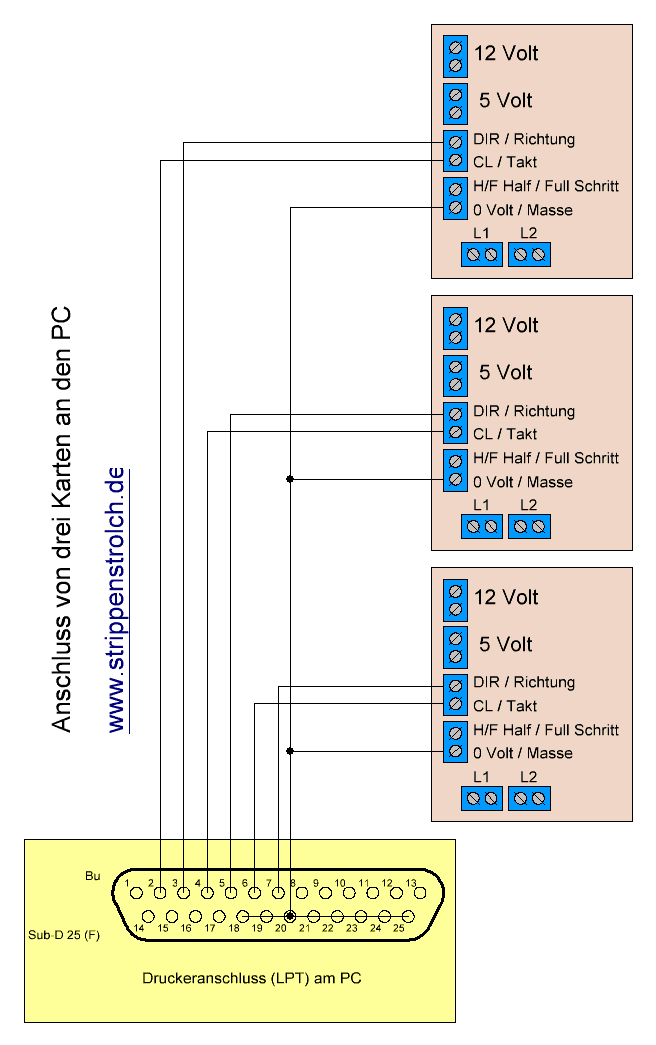

Der Eingang H/F (half / full) kann auch auf Minus, bzw. plus 5 Volt gelegt werden, wenn der Schrittmodus fest vorgegeben werden soll. So sparst du dir jeweils ein Bit am Druckerport und kannst mit den "normalen Datenleitungen" D0 bis D7 bis zu vier Motoren gleichzeitig unabhängig voneinander steuern. Hier noch einmal auf vielfache Nachfrage der Anschluss von mehreren Karten an den PC (hier drei Karten für drei Achsen):  Die Motoren und der Anschluss der Versorgungsspannung wurde in diesem Bild weggelassen, um die Übersicht zu erhöhen. Natürlich muss beides überall angeschlossen werden. Platine im Strippenstrolch-Shop kaufen
