9.1.2   Platine Schrittmotortreiber L298
--- mit Chopper ---

Erstellt: 29.11.2009

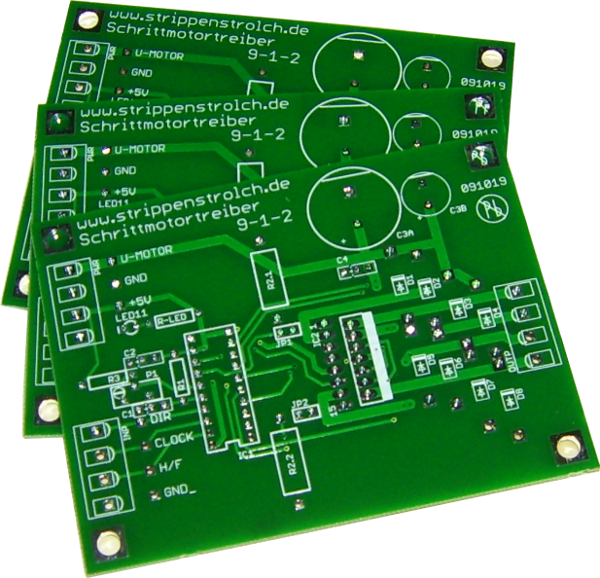

Für die Leser, die nicht selber ätzen möchten, biete ich diese Platinen
in bester Industriequalität gemäß dieser beiden Projekte an:









Geätzt und gebohrt, ohne Bauteile


  • Epoxyd  ~ 75 x 100 mm
  • Bestückungsaufdruck
  • Lötstoppmaske
  • Vorverzinnt  =  leichtes Löten auch für Anfänger
  • Befestigungsbohrungen in den Ecken 4mm vorgebohrt, passend für viele Kunststoffabstandhalter
  • Für alle bipolaren Schrittmotoren bis max 2 Ampere Strangstrom und zwei Spulen
  • Versorgungsspannungen:  5 Volt TTL für die Logik und bis zu 34 Volt für den Motor
  • Kontroll-LED für die 5 Volt Versorgungsspannung
  • Der Motorstrom kann ber Trimmpoti auf der Platine eingestellt werden
  • Jumper in jedem Strompfad zur genauen Strommessung
  • Teilesatz für diese Platine (www.reichelt.de)







--- Einzelplatine 7,50 Euro
--- Fertigmodul 32,00 Euro
zuzüglich Versand: 4,00 Euro

Warenkorb anzeigen




Schaltplan für den Treiber 9.1.2 mit Chopper



Schaltplan in voller Größe

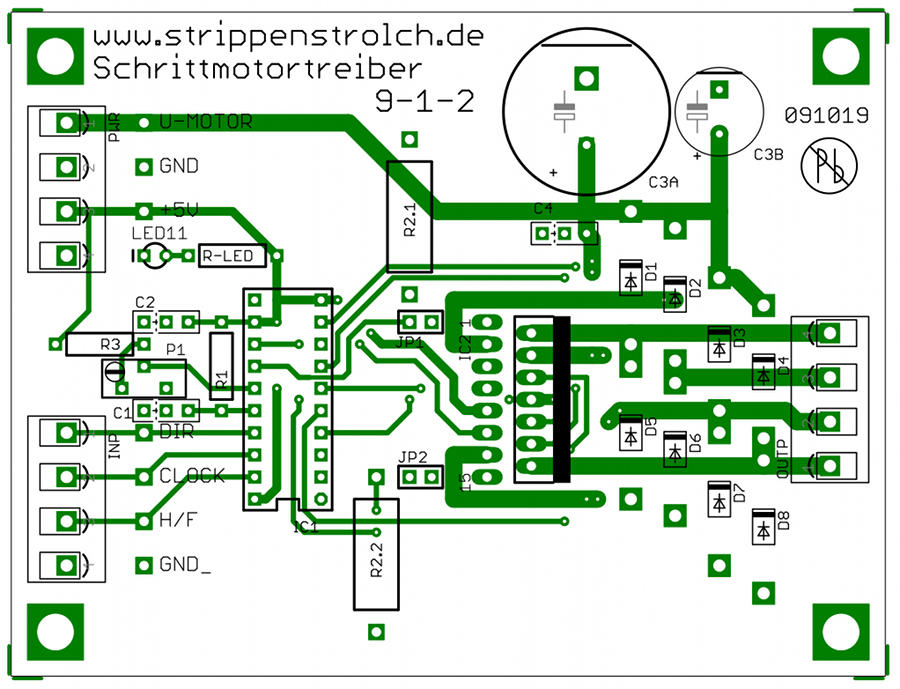

Bestückungsplan:



So sieht die fertig bestückte Platine aus.

Diese Platine kann ich Ihnen auf Anfrage per Mail anfertigen.







-----------------------------------------------------------------------------------------------------------
