Bis 2A Spulenstrom (4A gesamt), einstellbar über 10-Gang-Poti
TTL-Eingänge für Takt, Richtung und Halb- / Vollschritt
Pull-Up-Widerstände über Jumper zuschaltbar
Vorteile
dieser Platine:
- Durch konsequente
Bestückung mit
diskreten Bauteilen
und einseitigem
Layout ist eine
Reparatur leicht
möglich.
- Ebenso sind
Messungen an den
Bauteilen sehr gut
durchführbar, was
diese Platine zu
Schulungszwecken gut
einsetzbar macht.
- Durch die
zuschaltbaren
Pull-Up-Widerstände
ist sowohl ein
Betrieb mit sehr
hochohmigen
Digitalausgängen als
auch die Nutzung von
Open-Collektor-Ausgängen
sehr gut möglich.
Einstellen
des Spulenstromes:
Schließen
Sie die Platine an und
geben keine Signale auf
die Eingänge.
Am besten, Sie verbinden
alle Eingänge mit Minus
(GND).
(Stillstand
des Motors)
Benutzen
Sie ein
Spannungsmessgerät oder
ein Multimeter im
Gleichspannungsbereich
und klemmen es an TP1
und TP2 oder TP3 und TP4
an.
Der
angezeigte Spannungswert
ist dann gleich dem
Spulenstrom.
Dieser
Spulenstrom ist in
beiden Spulen gleich,
also 2 mal vorhanden.
Beispiel:
Das
Multimeter zeigt 1,8
Volt =>
Der Strom pro Spule
beträgt dann 1,8 Ampere.
Drehen Sie
nun mit einem passenden
Schraubendreher an dem
Poti, bis der gewünschte
Strom eingestellt
ist.
Dabei kann
der Motor piepsende
Geräusche abgeben. Das
ist völlig normal und
zeigt an, dass der
interne Chopper in
Betrieb ist. Diese
piepsenden Geräusche
sind aber nicht bei
jedem Motor und bei
jedem Strom vorhanden.

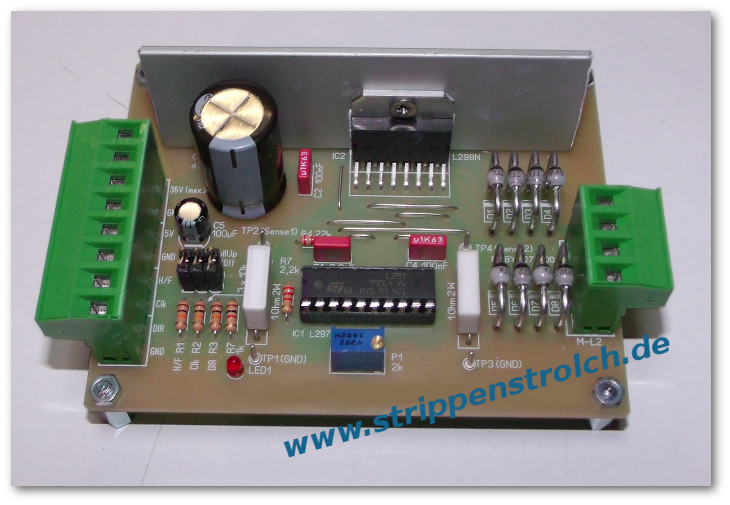

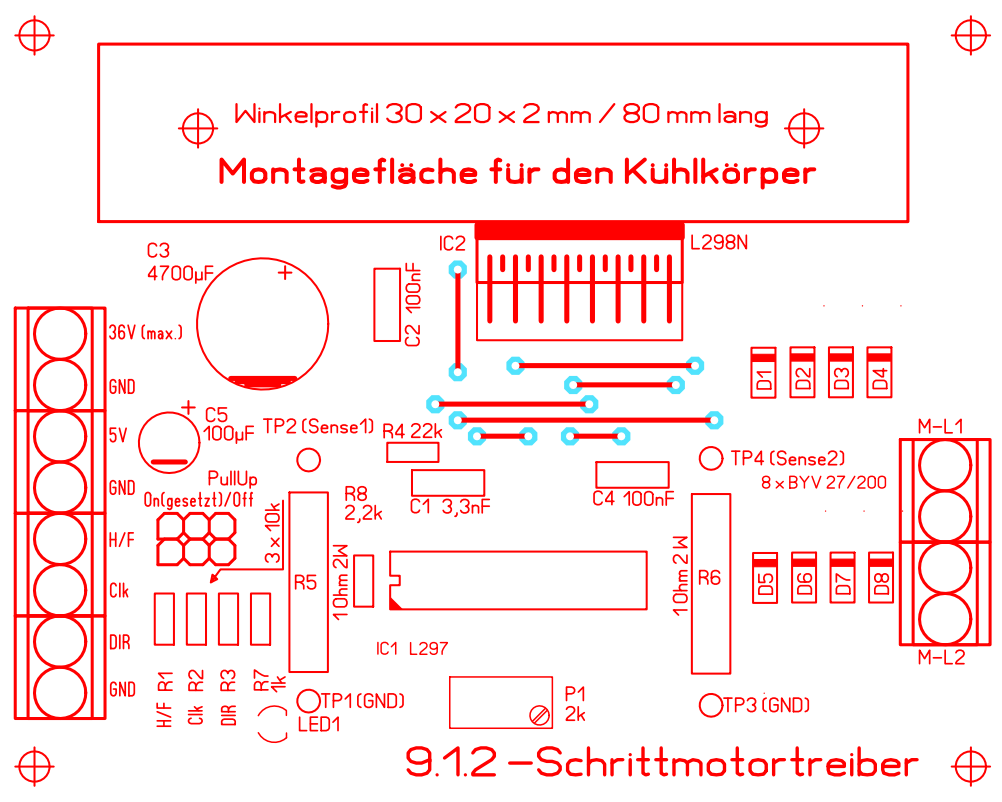

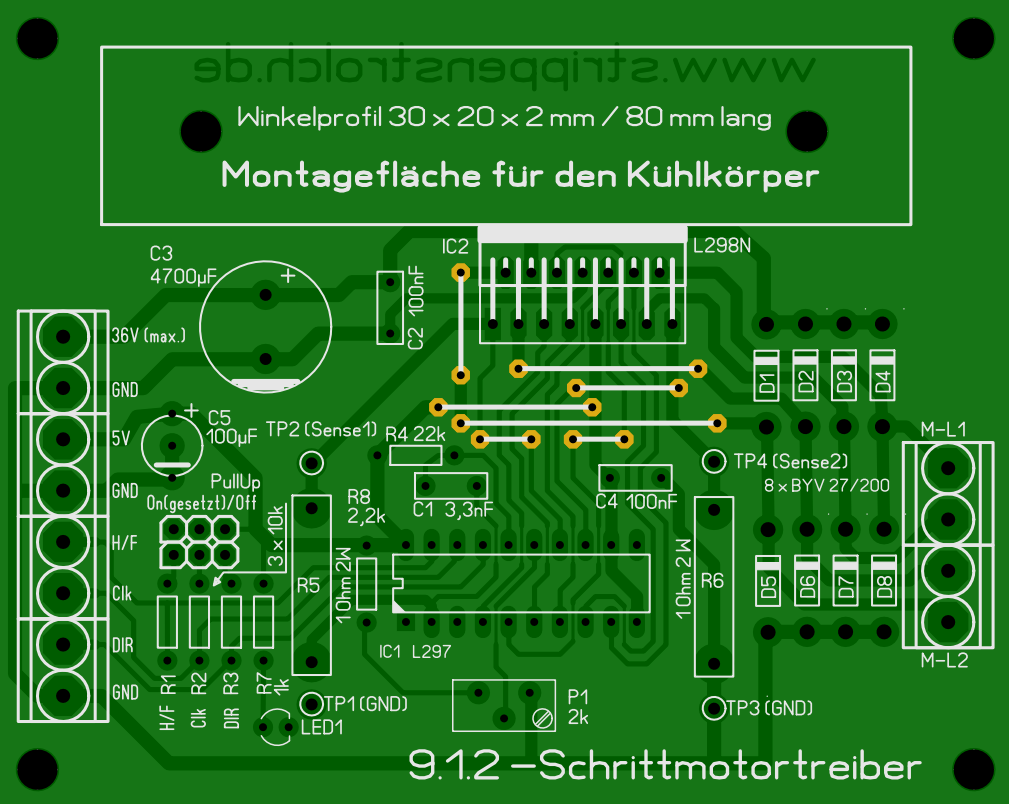

Bestückung:
Beginnen Sie mit den
niedrigsten Bauteilen.
Diese Reihenfolge hilft
dabei, das Löten einfach
zu gestalten:
- Brücken
- Widerstände
- Dioden
- LED
- Kleine
Kondensatoren
- IC
L297
- Klemmen
- Prüfpins
- Pfostenstecker
für Jumper
- Lastwiderstände
- Poti
- IC
L298
- Großer
Kondensator
- Jumper
aufstecken
- Kühlkörper
montieren
Anfertigen des Kühlkörpers:
Als
Kühlkörper ist ein
Stückchen
Alu-Winkelprofil aus dem
Baumarkt vorgesehen.
Der Kühlkörper wird ganz zum Schluss an die fertig aufgebaute Platine geschraubt.
Die Maße sind 20mm x 30mm (Schenkel) x 2mm (Dicke), 80mm lang.
- Sägen Sie ein Stückchen mit einer Länge von 80mm vom Winkelprofil ab
- Entgraten Sie den Winkel sorgfältig und entfernen die Späne
- Setzen Sie den Winkel mit dem kurzen Schenkel (20mm) auf die Platine und mit dem langen Schenkel (30mm) an den L298
- Zeichnen Sie mit einem spitzen Edding die Bohrungen an (1x am L298 und 2x an der Platine)
- Körnen Sie an und bohren Sie 2,5 mm für M3 Gewinde vor und entfernen die Späne
- Schneiden Sie 3x ein M3-Gewinde in den Winkel und entfernen die Späne
- Montieren Sie den Winkel mit einem Klecks Wärmeleitpaste und M3-Schraube am L298
- Verschrauben Sie den Winkel mit 2x M3 Schrauben mit der Platine
Diese
Platine können nun
Ihre Azubis, Ihre
dualen
Student(inn)en
oder Sie selber
herstellen.
Denken
Sie bitte dran:
Der
Schriftzug
"www.strippenstrolch.de"
auf der
Platinenrückseite
darf nicht
entfernt werden
!
