Zurück zum Menü 1 1.6.11 Lüftungsklappensteuerung Erstellt: Mai 2009 |
Jemand
fragte mich, wie man einen Beamer, der an einer
Leitung einer Deckenleuchte sitzt, mit einer Klappe für die Optik
ausstatten könne. Das Problem dabei war, dass der Beamer
nur eine einzige Leitung hat, nämlich die Leitung der alten
Deckenleuchte, die dort einmal saß. Das heißt, die Luke der
Optik muss sich öffnen, wenn der Beamer eingeschaltet wird und
sich schließen,
wenn man ihn abschaltet.

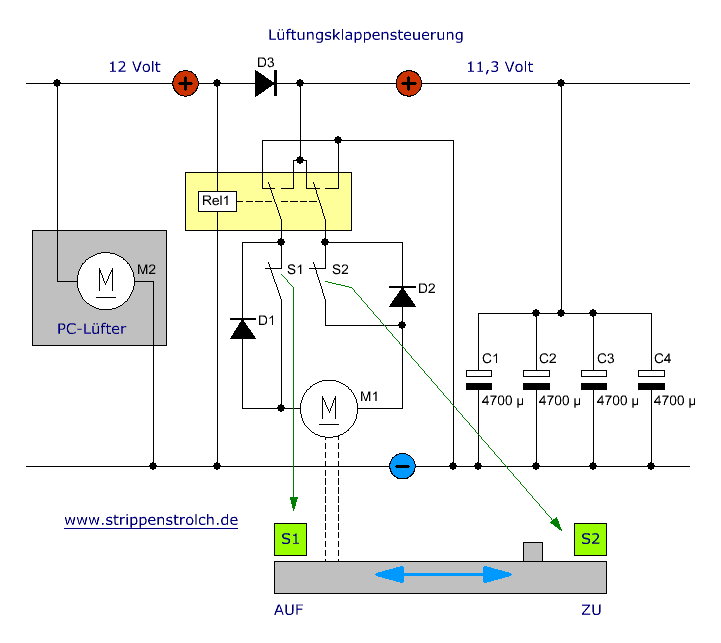

Aber es ist eben nur diese eine Leitung verfügbar, nach Abschalten des Beamers also kein Strom mehr da. Ich habe die Schaltung dann entworfen. Sie kann auch sehr gut als Steuerung für die Lüftungsklappe an Lüftungsrohren mit PC-Lüfter eingesetzt werden. Dabei hilft es enorm, dass die Lüfter sowieso mit 12 Volt angetrieben werden: Wenn der Lüfter
eingeschaltet wird, so dreht der Motor bis auf den
Endanschlag und die Kondensatoren laden sich auf. Wird der Lüfter
nun ausgeschaltet, so fällt das Relais ab, der Motor dreht mit dem
Strom aus den Kondensatoren
andersherum und fährt auf den zweiten Endanschlag.
Diese Lüftungsklappe öffnet sich also, wenn der Lüfter eingeschaltet wird. Sie schließt sich, wenn der Lüfter abgeschaltet wird. Natürlich geht das mit dem oben angesprochenen Beamer ebenso. Man muss in diesem Fall halt noch irgendwo einen 12 Volt Trafo unterbringen. Die Dioden D1 und D2 dienen dazu, den Motor jeweils zurückfahren lassen zu können, auch wenn der jeweilige Taster (Öffner) vom Endanschlag gedrückt ist. Die Diode D3 dient dazu, das Relais auch abfallen zu lassen, wenn der Strom weg ist. anderenfalls würde das Relais angezogen bleiben, bis die Kondensatoren leer sind. -----------------------------------------------------------------------------------------------------
Viel Erfolg beim Zusammenbau wünscht |
|
